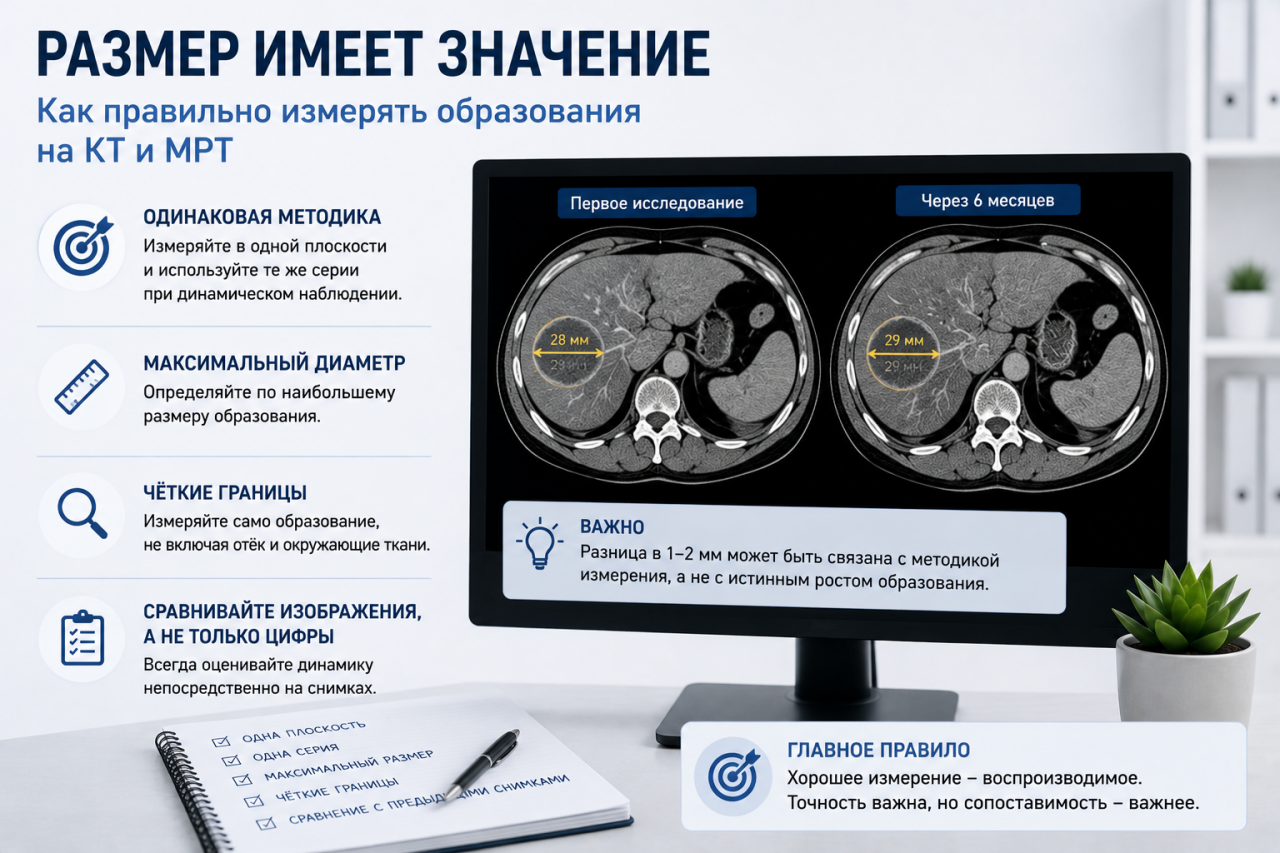

Размер имеет значение: как правильно измерять образования на КТ и МРТ
Измерение патологического образования кажется одной из самых простых задач рентгенолога. Поставил две точки, получил расстояние и внёс цифру в протокол.
На практике именно измерения нередко становятся причиной ошибок при оценке динамики. В одном исследовании образование имеет размер 18 мм, через три месяца — 21 мм, ещё через полгода — снова 18 мм. Возникает вопрос: опухоль росла, уменьшилась после лечения или её просто каждый раз измеряли по-разному?
Три миллиметра могут означать реальное прогрессирование, а могут быть следствием другой плоскости измерения, толщины среза или положения маркеров.
Поэтому измерение в лучевой диагностике — это не просто получение цифры. Главное требование к нему — воспроизводимость.
Зачем вообще измерять образование
Размер позволяет:
• оценивать динамику;
• определять стадию некоторых заболеваний;
• контролировать эффективность лечения;
• выбирать тактику наблюдения;
• сравнивать результаты разных исследований.
Но цифра приобретает смысл только тогда, когда её можно корректно сравнить с предыдущими и последующими исследованиями.
Главная ошибка — измерять «как получилось»
Представим овальное образование.
На одном исследовании врач измерил его строго в аксиальной плоскости и получил 24 мм.
Другой врач использовал корональную реконструкцию и получил 29 мм.
Третий провёл линию немного по диагонали — 32 мм.
Образование при этом могло вообще не измениться.
Изменилась только методика измерения.
Если не учитывать это, в заключении может появиться ложная динамика.
Максимальный размер — не всегда размер на аксиальном срезе
Современные КТ и МРТ позволяют выполнять мультипланарные реконструкции.
Образование может располагаться:
• косо;
• вдоль органа;
• параллельно сосуду;
• под углом к стандартной плоскости сканирования.
Поэтому максимальный диаметр иногда значительно лучше определяется в корональной или сагиттальной плоскости.
Особенно это важно при оценке:
• опухолей;
• лимфатических узлов;
• аневризм;
• объёмных образований органов;
• патологических изменений позвоночника.
Один размер или три?
Это зависит от задачи.
Для некоторых образований достаточно одного максимального диаметра.
В других случаях полезно указывать два взаимно перпендикулярных размера:
24 × 18 мм.
Для объёмных процессов сложной формы могут использоваться три размера:
24 × 18 × 31 мм.
Но большое количество цифр само по себе не делает описание точнее.
Измерять нужно то, что действительно необходимо для диагностики и последующего сравнения.
Где ставить точки измерения
Измерение должно проходить от одного реального края образования до другого.
Кажется очевидным, но именно здесь возникает множество ошибок.
Не следует автоматически включать в размер:
• перифокальный отёк;
• воспалительные изменения окружающей клетчатки;
• реактивные изменения тканей;
• соседние сосуды;
• участки ателектаза рядом с опухолью.
Необходимо измерять само образование, если методика оценки конкретной патологии не предусматривает иного.
Контуры бывают неочевидными
Некоторые образования имеют чёткие границы.
Другие инфильтрируют окружающие ткани и не имеют хорошо определяемого края.
В таких случаях попытка указать размер с точностью до миллиметра создаёт ложное впечатление высокой точности.
Если границы определяются приблизительно, это следует учитывать и при интерпретации динамики.
Почему толщина среза имеет значение
Представим небольшой узел диаметром около 5 мм.
Если исследование выполнено с толщиной среза 5 мм, один и тот же узел на соседних изображениях может выглядеть совершенно по-разному из-за эффекта частичного объёма.
При тонких срезах измерение становится значительно более воспроизводимым.
Поэтому сравнивать небольшие образования желательно на сериях с сопоставимыми параметрами реконструкции.
Одинаковое окно — тоже важно
На КТ граница образования может выглядеть по-разному в зависимости от выбранного окна.
Особенно заметно это при оценке:
• лёгочных узлов;
• костных образований;
• некоторых опухолей мягких тканей.
Если предыдущий размер определялся в одном окне, а новый — в другом, несколько миллиметров «динамики» могут возникнуть исключительно из-за визуального изменения границы.
На МРТ важна последовательность
Та же проблема существует при МРТ.
Размер образования на:
• T1;
• T2;
• FLAIR;
• DWI;
• постконтрастных изображениях
может отличаться.
Например, перифокальный отёк на T2/FLAIR способен значительно превышать размеры собственно опухолевой ткани.
Поэтому при динамическом наблюдении необходимо по возможности использовать одну и ту же последовательность и одинаковую плоскость измерения.
Не измеряйте патологию вместе с реакцией организма
Особенно важный принцип в онкологии.
Опухоль может сопровождаться:
• отёком;
• воспалением;
• некрозом;
• фиброзом;
• постлучевыми изменениями.
Все эти компоненты могут изменять визуальные размеры зоны поражения, но не всегда отражают размеры жизнеспособной опухоли.
Поэтому необходимо понимать, что именно вы измеряете.
Лимфатические узлы — отдельная история
При оценке лимфатических узлов важно учитывать не только их максимальную длину.
Во многих клинических ситуациях принципиальное значение имеет короткая ось узла.
Например, вытянутый лимфатический узел 20 × 6 мм может иметь совершенно другое значение, чем округлый узел 20 × 17 мм.
Форма и короткий диаметр зачастую информативнее максимального размера.
Измерение аневризмы
При сосудистой патологии особенно опасно измерять диаметр сосуда косой линией на стандартном аксиальном изображении.
Если сосуд проходит под углом, можно получить искусственно завышенный размер.
Правильнее выполнять измерение перпендикулярно центральной линии сосуда с использованием соответствующих реконструкций.
Разница может быть клинически значимой.
Маленькая разница не всегда означает динамику
Если образование было 10 мм, а стало 11 мм, это совершенно не обязательно рост.
На результат влияют:
• положение пациента;
• дыхание;
• толщина среза;
• выбранная плоскость;
• настройки реконструкции;
• положение измерительных маркеров;
• особенности самого метода.
Поэтому нельзя интерпретировать каждое изменение на 1–2 мм как истинное прогрессирование.
Сравнивайте изображения, а не только цифры
Одна из опасных привычек — открыть предыдущее заключение и сравнить:
«Было 17 мм, сейчас 20 мм.»
Этого недостаточно.
Необходимо открыть предыдущее исследование и посмотреть:
• где именно проводилось измерение;
• в какой плоскости;
• на какой серии;
• действительно ли изменились контуры;
• сопоставимы ли технические параметры.
Иногда после такого сравнения становится очевидно, что реальной динамики нет.
Не создавайте ложную точность
Запись:
«образование 13,7 × 8,4 мм»
не обязательно точнее, чем:
«14 × 8 мм».
Пространственное разрешение метода, толщина среза и неидеальная граница образования часто не позволяют обоснованно говорить о десятых долях миллиметра.
Избыточная точность цифры не означает высокую точность диагностики.
Когда нужны стандартизированные критерии
В онкологии простого субъективного сравнения размеров недостаточно.
Для оценки ответа на лечение существуют стандартизированные системы, например RECIST и другие специализированные критерии.
Они определяют:
• какие образования следует измерять;
• какие размеры использовать;
• сколько очагов оценивать;
• что считать прогрессированием;
• что считать частичным ответом.
Поэтому в онкологическом исследовании измерение должно соответствовать конкретной клинической задаче.
Частые ошибки начинающих рентгенологов
• измерение одного образования в разных плоскостях при динамическом наблюдении;
• сравнение только цифр из предыдущих заключений;
• включение перифокального отёка в размер опухоли;
• измерение лимфатического узла только по длинной оси;
• оценка маленькой разницы в миллиметрах как достоверного роста;
• использование разных последовательностей МРТ;
• чрезмерная точность измерений;
• отсутствие прямого сравнения предыдущих изображений.
Практическое правило
Если вы измеряете образование, которое в дальнейшем будут контролировать, подумайте:
Сможет ли другой рентгенолог через полгода воспроизвести моё измерение?
Если непонятно, где именно вы поставили точки и какую часть образования измеряли, ценность этой цифры резко снижается.
Главное правило
Хорошее измерение — не самое точное до десятых долей миллиметра. Хорошее измерение — воспроизводимое.
Одинаковая плоскость, одинаковая методика и непосредственное сравнение изображений зачастую важнее самой цифры.
Заключение
Измерение образований на КТ и МРТ кажется технической мелочью, но именно на этих миллиметрах нередко основываются решения о продолжении лечения, операции, наблюдении или прогрессировании заболевания.
Рентгенолог должен не просто указать размер, а сделать его максимально воспроизводимым и клинически осмысленным.
И прежде чем написать в заключении «отрицательная динамика — увеличение образования на 2 мм», стоит ещё раз открыть предыдущее исследование и убедиться, что изменилось действительно образование, а не способ, которым его измерили.
